客户IT管理现状
  客户公司财务部门专属服务器有三十台左右,为此专门建设了一个小型机房放置财务部门所有服务器,并安排专人进行管理。因为财务部门的敏感性,平时要求工作人员在无必要的情况下,尽量减少进出财务机房的次数,基于实际情况考虑,客户决定借助带外管理设备来达到最佳效果。
  为此昕辰公司给客户推荐了MPU2032DAC数字KVM交换机,该设备共有32个目标设备端口(最多可管理32台服务器),提供本地和远程操作界面。而在比较了本地和远程操作的感受之后,客户表示更青睐本地操作,又加配了一套HMX1070高清视频延长器。

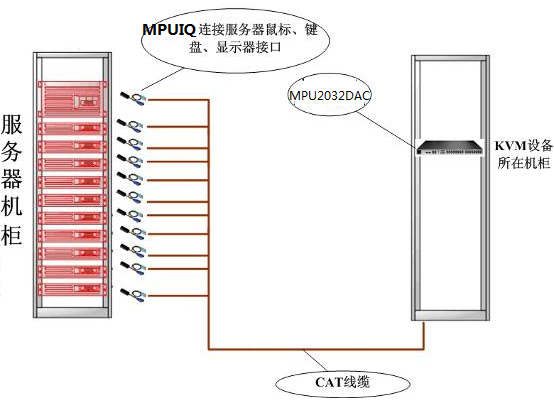

方案拓扑图

方案详解
  本方案采用MPU2032DAC来管理财务机房内的近三十台服务器,提供了一个统一管理平台,同时在客户预算充足的情况下搭配一套HMX1070高清视频延长器,将MPU2032DAC的本地操作界面延长到管理员办公室。

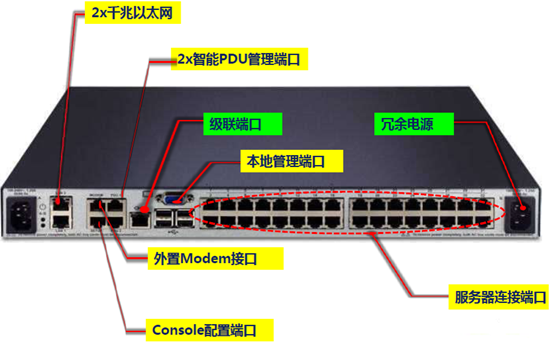

  MPU2032DAC:数字KVM交换机,设备提供2个千兆网口、1个级联端口、1个MODEM端口、1个SETUP端口、2个PDU端口、1个VGA口、4个USB口和32个目标设备端口。

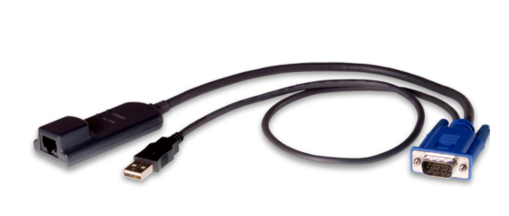

  MPUIQ-VMCHS:服务器连接模块,仅需要连接服务器的VGA和USB接口,然后通过CAT-5线缆和MPU2032DAC相连。



  HMX1070(A4纸3/4大小):支持默认的键盘和鼠标驱动程序,支持大容量存储设备,提供OSD功能,允许你执行简单管理和维护任务。HMX1070自带1个DVI-I接口、4个USB接口、1个RJ45接口、1个COM口和1个音频接口。最大分辨率支持1920*1200。



  HMIQSHDI(A4纸1/2大小):直接连接到服务器、工作站的视频,音频和USB端口,由外部电源供电,并且它捕获,压缩和加密工作站的媒体流,通过标准的TCP/ IP网络发送到HMX1070工作站。



  转接线缆:HMIQSHDI自带,用于连接MPU2032DAC和HMIQSHDI。



方案特点
  1、统一管理。近三十台服务器连接在同一台MPU2032DAC上,由MPU2032DAC提供统一的登录和管理界面,不区分服务器操作系统;
  2、零负担。无需在服务器上安装软件,通过MPUIQ和服务器相连,仅仅需要连接服务器的VGA和USB接口,无需开启服务器操作系统的任何远程访问端口;
  3、虚拟媒体。允许将USB设备(光驱、U盘等)映射到远程服务器,进行数据拷贝或者操作系统安装;
  4、安全性高。MPU2032DAC本地登录可强制用户名、密码,更可以集成LDAP认证方式,直接使用客户现有的WINDOWS域用户;
  5、所见即所得。因为使用HMX1070将MPU2032DAC的本地界面延长到管理员办公室,客户在连接目标设备时相当于坐在服务器面前直接操作,快捷键、鼠标、键盘操作均直接针对目标服务器生效,无须使用宏命令,保持用户的操作习惯。
